Graviermaschinen Prinzipfragen (elma ringmatik u.ä.)

hast Du schon die breiteren Klemmbacken/Doppelkonusse?
bei Fischer schon nicht mehr lieferbar

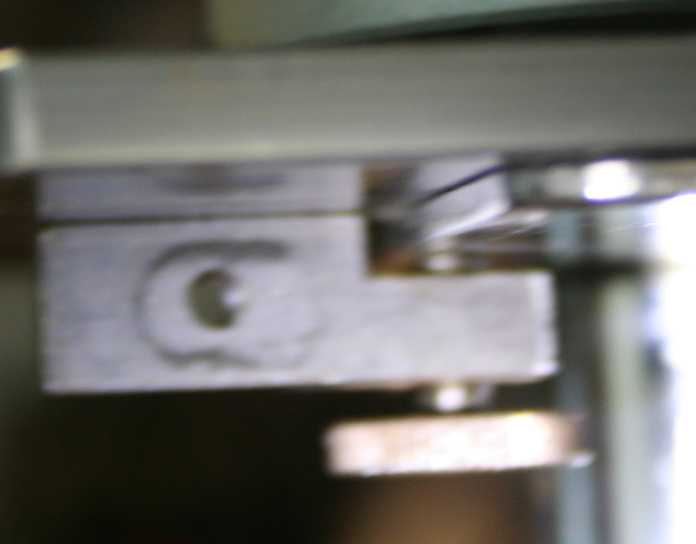

Die Konstruktion sieht einfach aus, werde ich bei Gelegenheit vielleicht so bauen. Die linke Schraube wollte ich dabei belassen nur die rechte wollte ich lösen. Denkbar wäre auch bei unter der rechten Schraube einen Schlitz in die Grundplatte zu fräsen und die Schrauben dann in ein unter dem Bodenblech positioniertem Gewindeblech zu verschrauben. Beilagscheibe mit Mutter ginge dann ja auch.

ja, leicht kreisförmiges Langloch/Langlöcher mit Fase in der Schiene wären auch eine Option

Langloch in Grundplatte ungünstiger, denn da ist eine massive Aluplatte unter dem dünnen Blech
auf das dünne Blech kann man ja sogar verzichten, aber die Aluplatte ist die Basis

also müßten das Langloch in die massive Aluplatte und man muß das Gerät ankippen
es sein denn, man könnte eine Führung reinfräsen, daß die Gegenhalterplatte mit dem Gewinde ("Mutter")vor Verdrehen gesichert ist
ich würde dann ein Abstandsklötzchen Schiene-Stehbolzen vorhalten, um die zentrisch/parallele Position schnell wieder einstellen zu können



bei boley waren sie vor 3 Wochen als lagernd angegeben (hatte geschaut, als ich die Absage von Fischer bekam, aber nicht bestellt)

Danke, habe sie gerade bestellt. Mal schauen ob mit den breiteren Spannbacken eine Justierung noch benötigt wird, aber evtl. dann nur so wenig dass ein Schlitz in der Schiene ausreichen sollte.

Ein guter Tipp, das Gorillaplastik liebe ich für solche Anwendungen. Für meine Handyhalterung im Auto habe ich mir eine Sprechmuschel angeformt damit ich den Ton besser höre. Hat ein Jahr gut funktioniert. Als ich den Wagen dann nach einem Service im Sommer abgeholt habe, sah es so aus als ob eine Taube aufs Armaturenbrett geschissen hätte. Der Wagen stand in der Sonne und die ehemalige Sprechmuschel war runter getropft.

Gestern habe ich erst einmal die breiteren Konusse bekommen.
Nächste Woche werde ich mal ausmessen ob die engsten Stellen in der gleichen Flucht wie bei meinen Original Konussen liegen. Denn dann könnte ich oben zwei breite einsetzen und unten bei der Ringschiene die engeren lassen. Das würde dann für die meisten Siegelringe schon passen. Den Rest kann ich dann mit Gorilla Plastik machen oder die untere Buchstabenschiene doch verschieben wenn die Flucht nicht passt.
