Verbesserungen an ElmaRingstar Ringmatic RingGrav Modulgrav

Verwendung der etwas kleineren Gravorgraphschriftschablonen: diese sind gebraucht in wesentlich gößerer Auswahl als die Elmaschriften zu bekommen
wenn eine solche oft verwendet werden soll, braucht man neben den obligatorischen Begrenzungsfeststellern eine Gravograph-Schablonenschiene und schraubt sie statt der Elmaschiene an

hat man für hauptsächliche Verwendung Elmaschrift(en) und für eine andere Maschine eh die Gravoschriften liegen und will sie nur gelegentlich mal verwenden, kann man sich günstig behelfen, indem man einen Plastikstreifen etwas länger als die Elmaschiene 1mm stark und 31mm breit macht und unter diesen mittig einen aus -,6mm Plastik (hat man nur 1,-, kann man versuchen zu walzen!)19breit klebt und dies in die Schiene einlegt

etwas länger, weil es beim einfädeln von rechtwinkligen Druckschrift- Schablonen und anderen, die sich nicht mittig reindrehen lassen, hilft

und vorläufig abschließend zu den Kerben an meiner Schablonenschiene:
selten mache ich mal einen mehr oder weniger wellenförmigen Ring, der sich nicht nur schlecht spannen läßt, sondern der Schienenverlauf des gespannten Ringes nicht ansatzweise mit dem der Schablonenschiene fluchtet

einfachste Abhilfe: Papier mit Gravurvorlage/Schrift schräg aufkleben

eine Lösung für die Schiene wäre, die beiden Befestigungslöcher der Schiene selbst zu mehr oder weniger bogenförmigen und seitlich gefasten Langlöchern aufzuweiten
was mich daran stören würde: der Schrägstellbereich ist immer noch recht begrenzt
weitestgehend darauf beschränkt, nicht vom Mittelpunkt abweichen zu dürfen, weil die Löcher sonst sehr breit werden müßten
UND: wenn man wie ich die Schablonen-Feststellschrauben an den Rand verlagert, müßte man immer aufpassen, nicht ausgerechnet in dem Langlochbereich festschrauben zu wollen, weil es da nicht nur keinen Halt gibt , sondern schlimmer noch dasfeststellstück seitlich versetzt wird, weil es sich ins Loch ziehen will
das und die Begrenzung der Drehbarkeit haben mich eine andere konstruktiven Lösung umsetzen lassen:
ich klemme die Schiene von unten an das Bodenblech der Maschinenbasis
da habe ich 2 leicht gebogene quadratische Platten mit Gewinde und vorne eine Aussparung an den Ecken der Basisblechbedeckung
und so kann ich die Schiene so weit drehen und verschieben, daß die Maschinenstandsäulen im Weg sind. deshalb die oberen Einkerbungen
die unteren habe ich, um dort die aufgeklebte +/-Skalen lesen zu können, um definiert kontrolliert zentrisch oder auch nicht verschieben/drehen usw zu können

diese Gegenplatten unter der Schiene sind leicht gebogen, damit sie nicht auf der Blechkante der Basisplatte und damit recht schief klemmen, sondern mit abstand zum Gewindeloch
und die Platten müssen recht groß sein: einerseits sollen sie ja in neutraler Position einen gewissen Abstand zur Gewichtsplatte haben, weil sie im maximal schräger Position dann doch eng anliegen
und sie dürfen sich auch bei paralleler Verschiebung nicht verdrehen, weil man ja in dem sehr schmalen bereich unter der Maschine nicht gegenhalten kan
also muß der Unterschied Seitenlänge der Platten zu Diagonale dafür sorgen, daß sie einerseits "Luft" haben kann, aber sich trotzdem nicht frei drehen kann
(zunächst hatte ich die Gewindelöcher an falscher Stelle, und as Frauengesicht drauf ist halt, weil ich eine alte Pokalplakette verwurstet habe)

dazu müssen natürlich vorübergehend die beiden Schablonenschienenbefestigungsschrauben entfernt werden
diese beiden Löcher in der Schiene können dann bei den normalen Endfeststellern mit mittigen Rändelschrauben natürlich stören, da muß man notfalls eine zusätzliche nicht zu gravierende Schablone einlegen

an den Enden meiner Schiene ist je noch eine Schraube zu sehen: da habe ich jeweils eine Gravographschablone druntergeschraubt, um so diese Schiene einfach in die Gravographschiene einschieben zu können, um seltenst mal die größeren Elmaschablonen in der Gravomaschine verwenden zu können
habe mittlerweile aber ausreichend Gravoschriften, sodaß dieser Schnellumbau nicht mehr nottut und ich nur mal mache, wenn ich eine auf die Breite gesehn relativ enge Schrift verwenden möchte (kurzes breites Schild und langer Name)

ach so: man kann mit der Maschine "natürlich" auch außen gravieren, wovon ich wegen Abnutzung allerdings dringend abrate!

dazu muß man sich "natürlich" eine Innenspannhalterung bauen

den Excenter um 90Grad verdrehen und den Draht andersrum fädeln (weil sonst außen Spiegelschrift wäre)
und: die Verzerrung schlägt erbarmungslos zu: man muß Vorlagen entsprechend gegenläufig verzerrt ausdrucken
wenig Verzerrung gäbe es, wenn man den Gravierdiamant statt oben aufzusetzen von unten her drandrückt
aber dann hat man ja genau gar keinen Blick drauf

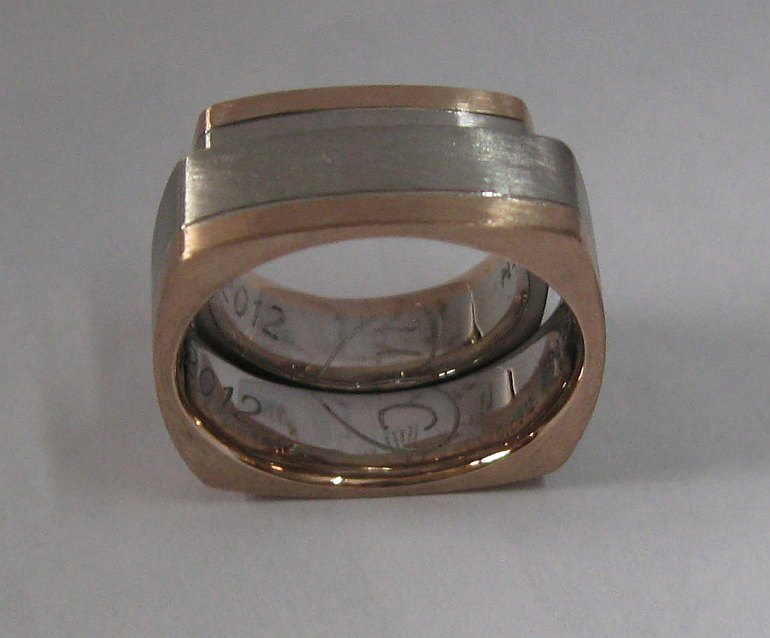

ich habe das einmal genutzt, um im nicht der direkten Abnutzung unterliegendem Bereich seitlich um eine große Herrenringsteinfassung eine winzige Umschrift anzubringen, in der der Träger auf Latein neben einem Spruch sein geplantes Todesjahr vorsorglich eingravieren ließ (keine Sorge wegen Selbstmord in dem Jahr: er hat geplant, 2046 mit 100 abzutreten )
das war in meiner Vordigitalkamerazeit und es gibt kein Foto, sondern nur noch den archivierten Text der Umschrift

ursprünglich war mal der Plan, das haltbar mit Fräsen umzusetzen, aber ich habe nur alle paar Jahre, wenn überhaupt, mal eine Anfrage wegen Außengravur bei Ringen und mittlerweile wird sowas ja gelasert oder am PC erstellt und gegossen

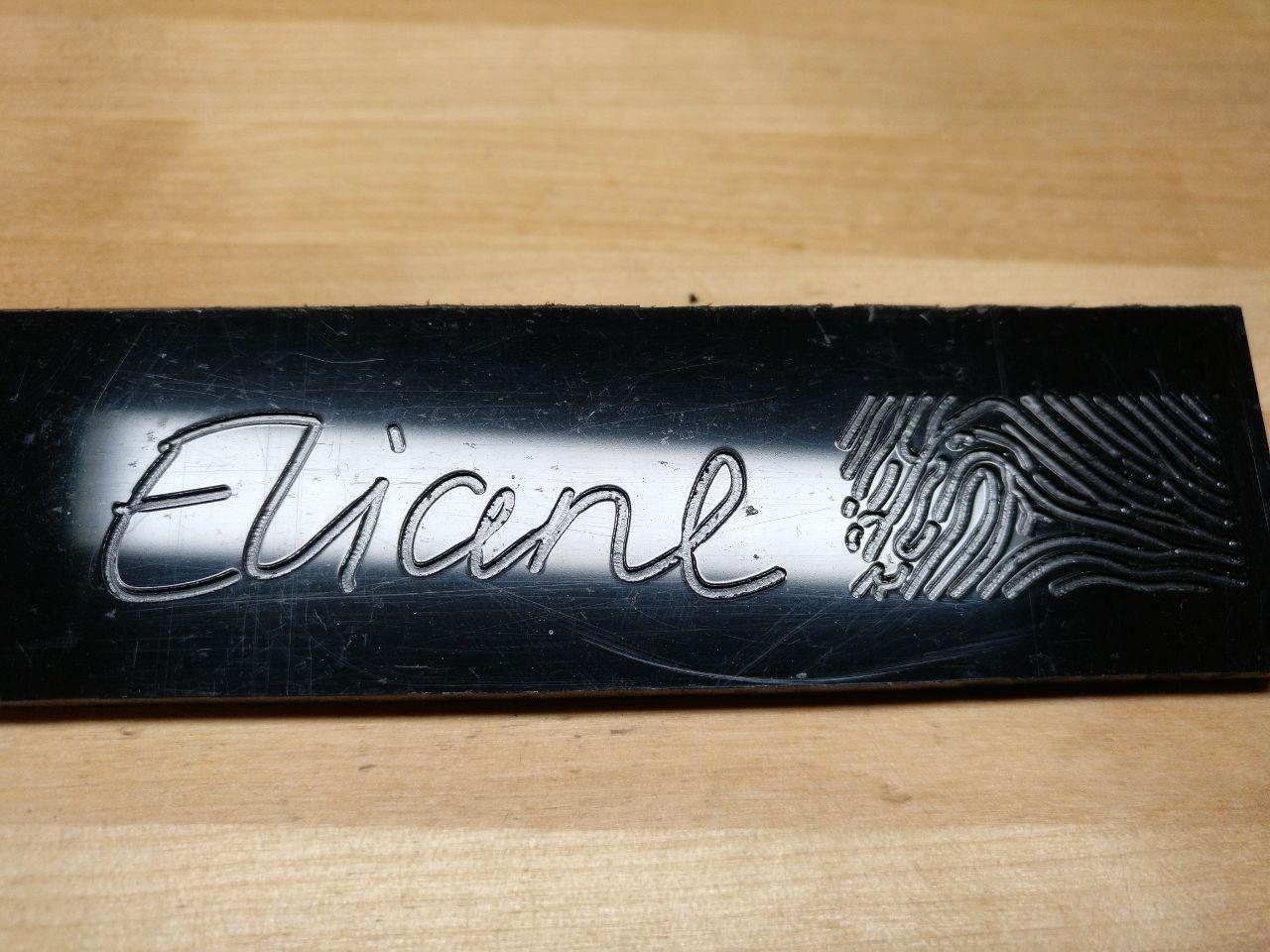

stattdessen habe ich mir was für die Flachgravurmaschine zusammengestellt, wo ich zwar nicht fortlaufende Schreibschrift, aber eine doch recht ähnliche aus Einzelbuchstaben fräsen könnte, wenn es mal sein muß
da muß der Ring immer seperat gedreht und der zu gravierende Buchstabe in die Mitte der Schiene gerückt werden

das wäre dann etwas für einen anderen thread mit Modifikationen an meiner TXL

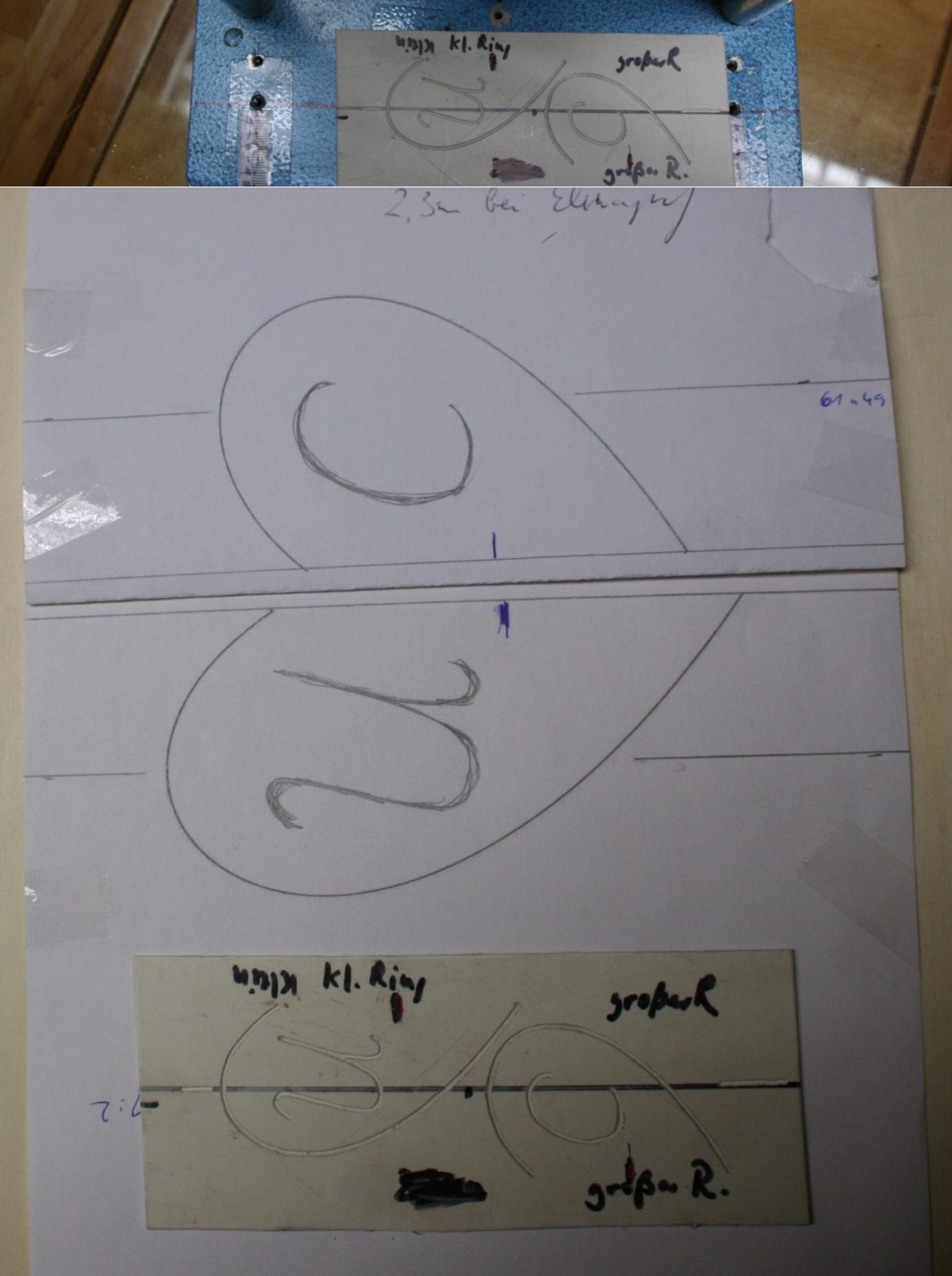

Einmal mit C einmal mit K
